アルミ電解コンデンサのインピーダンス周波数特性

アルミ電解コンデンサのインピーダンス周波数特性とは、コンデンサに印加する交流電圧の周波数を変化させたときに、交流電流を妨げる要因であるインピーダンス(Z)が変化する特性のことです。(Fig-14)

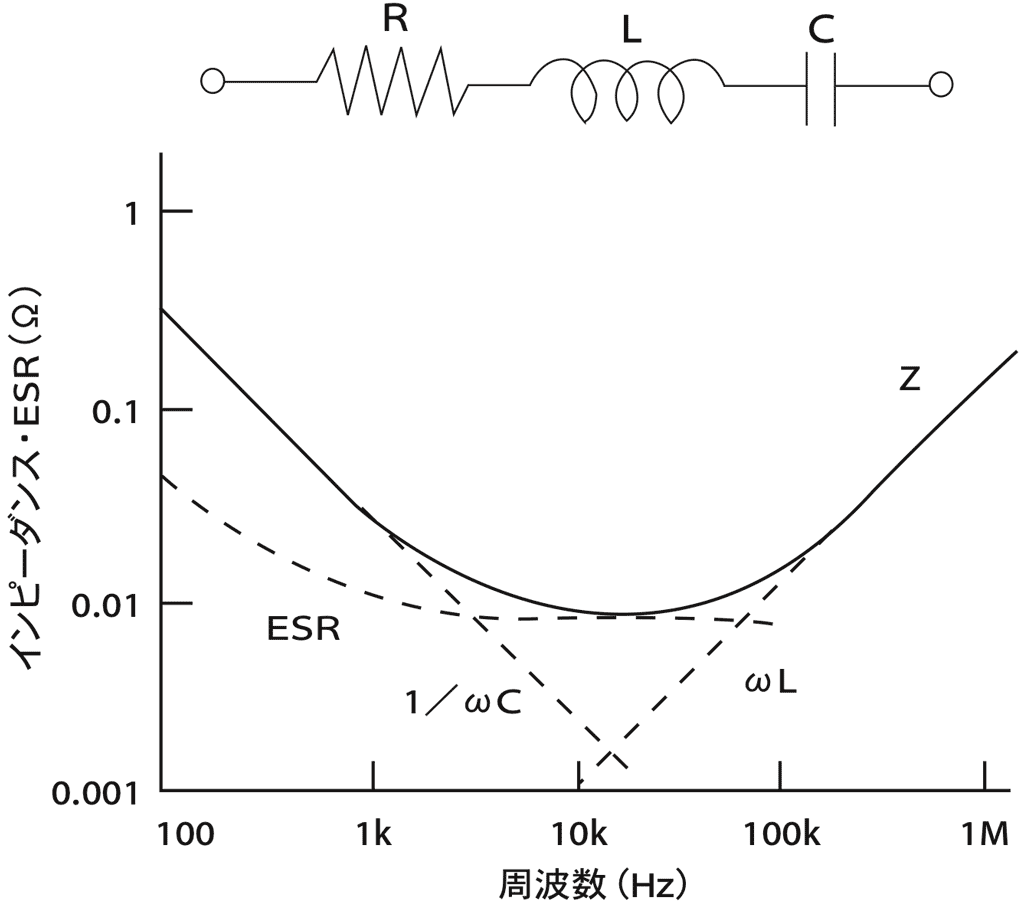

Fig-14_インピーダンス-周波数特性の要素
Fig-14 インピーダンス-周波数特性の要素

アルミ電解コンデンサの簡易的な等価回路はFig-9の通りで、インピーダンス-周波数特性をこの等価回路の成分(C,R,L)ごとに分解したものがFig-14の破線です。このグラフから判るように、インピーダンス特性はC,R,Lの周波数特性を組み合わせた特性となっています。

1/ωCは、純粋な容量性リアクタンスで45°の右下がりとなり、ωLは、純粋な誘導性リアクタンスで45°の右上がりとなります。Rは等価直列抵抗ESRで、周波数の低い領域では、周波数依存のある誘電体のロス分の影響が大きいため、右下がり傾向にありますが、周波数の高い領域では、周波数依存性のない電解液、電解紙の抵抗分が主体となるため、ほぼ一定の値となる傾向にあります。

これを式で表すと、以下の様になります。
アルミ電解コンデンサのインピーダンス特性は、R成分である電解液や電解紙の抵抗値に依存するため、Fig-15の実線のように自己共振周波数でのZは比較的大きくなる傾向があります。また電解液の抵抗分は温度により変化し、インピーダンス特性は、Fig-16のように温度を高くすると小さくなり、温度を低くすると大きくなります。

Fig-15_各コンデンサのインピーダンス-周波数特性
Fig-15 各コンデンサのインピーダンス-周波数特性

Fig-16_インピーダンスESRの周波数温度特性
Fig-16 インピーダンスESRの周波数温度特性
