　このたび日本ケミコンは、100kHzでの透磁率を従来品（FWシリーズ）比で145％に向上したコモンモードチョークコイル「FXシリーズ」を開発いたしました。スイッチング電源、インバータ機器および車載機器のノイズフィルタとして、小型軽量化、高性能化に有効な製品として提案いたします。

　私たちの生活を取り巻く電子機器の多くはノイズを発生し、その対策が必要です。また、高密度化を加速する装置においては、限られたスペースに設置するためにノイズフィルタの小型化が急務です。

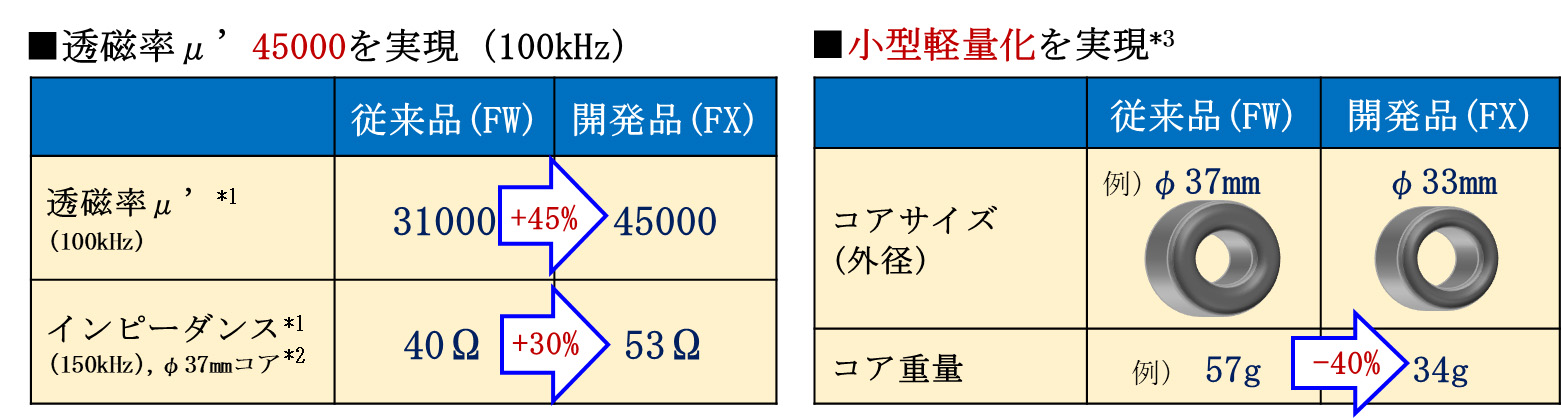

　新製品「FXシリーズ」は、磁性材料と加工プロセスの改善により、ノイズ規制に有効な高周波域の透磁率特性、インピーダンス特性を大きく向上し、同材質コアでは唯一の透磁率45000を実現しました。従来よりも小型化されたサイズで、同性能のノイズフィルタを提供いたします。

*1：Typical値
*2：コア寸法(磁性材)[mm] 外径37×幅15、巻数1ターン検討例
*3：内径23mmサイズにおける小型化検討例（磁性材比）

　コイル寸法[mm]：外径31×幅18～外径60×幅39
　コイル仕様(参考）：定格電圧250V～1000V、定格電流5.5A～39A
　　　　　　　　　インダクタンス(10kHz）3.5mH～38mH、(100kHz)1.0mH～11.5mH

サンプル・量産対応

　「FXシリーズ」は、既にサンプル対応中であり、2025年6月以降の量産対応を予定しています。生産はケミコン東日本株式会社岩手工場（当社100％子会社）で行います。

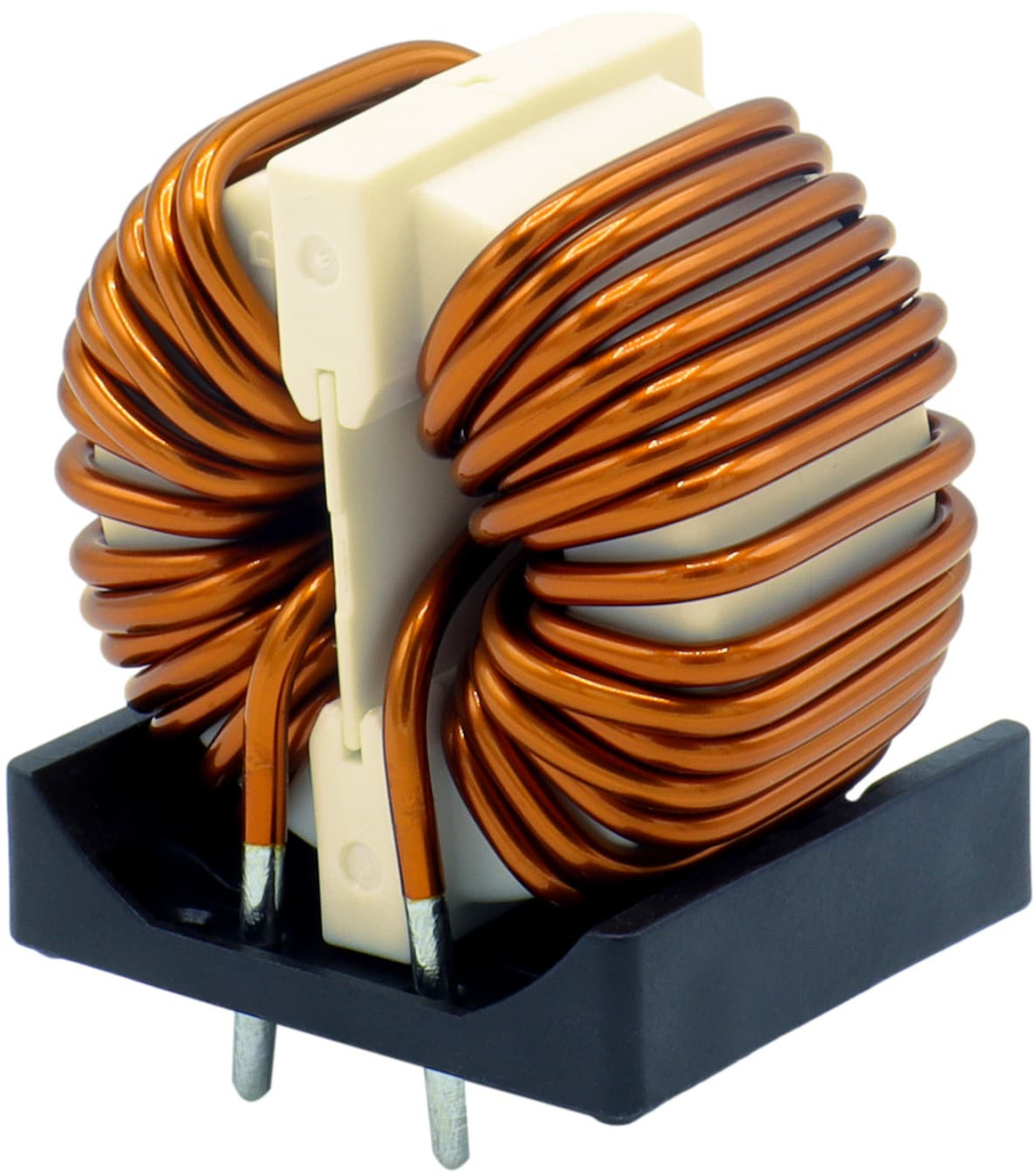

製品外観
