産業機器向け電気二重層キャパシタDLCAP™モジュール MDKA150S8R3PE6111Aを開発

2021/10/07

Press Release

日本ケミコン株式会社
2021年10月5日
産業機器向け電気二重層キャパシタDLCAP™モジュール
MDKA150S8R3PE6111Aを開発
 このたび日本ケミコンは、産業機器をターゲットに、電源喪失などの非常時における電源バックアップ用途に最適な、電気二重層キャパシタDLCAP™モジュールを開発いたしました。

 本モジュールは、すでに量産しているリード形DLCAP™「DKAシリーズ」を使用したモジュールになります。
 産業機器の電源バックアップ用途では、「DKAシリーズ」を複数個接続して使用するケースが多く、その場合、バランス回路や故障検出回路が別途必要になります。
 一方、本モジュールはバランス回路および故障検出回路を内蔵しているため、機器設計の負担を軽減することができます。また、端子形状をネジ端子形にしたことで、機器への搭載を容易にしています。

《 MDKA150S8R3PE6111Aの概要 》
 本モジュールは、リード形DLCAP™「DKAシリーズ」(DDKA2R5ELL500KM50S:定格電圧2.5V、静電容量50F、製品サイズ⌀18×50mm)を6個直列に接続し、15Vまで使用可能にしたモジュールで、静電容量は8.3Fを実現しています。必要に応じてモジュールを直並列に増設することが可能なほか(※)、システムへの組込に合わせたカスタム設計にも対応します。
 ※5直列以上で使用をご検討の場合は、弊社までお問い合わせください。

 《サンプル・量産対応》
  本モジュールは既にサンプル対応中であり、2021年12月より量産開始予定です。

 《主な仕様》

《サンプル・量産対応》
 本モジュールは既にサンプル対応中であり、2021年12月より量産開始予定です。

《主な仕様》
セル構成 ⌀18×50Lmm 静電容量50F 6直列-1並列
定格電圧 15V
定格電流 10A (ピーク30A)
公称容量 8.3F (許容差 +10%, -15%)
直流内部抵抗 87.4mΩ以下
バランス回路動作電圧 2.4V(1セルあたり)
過電圧検知電圧 2.9V(1セルあたり)
過電圧検知信号 絶縁されたb接点出力
動作温度 -40~+70℃(セルの内部温度上昇含む)
質量 約200g
外形サイズ D 152mm×W 65mm×H 28mm

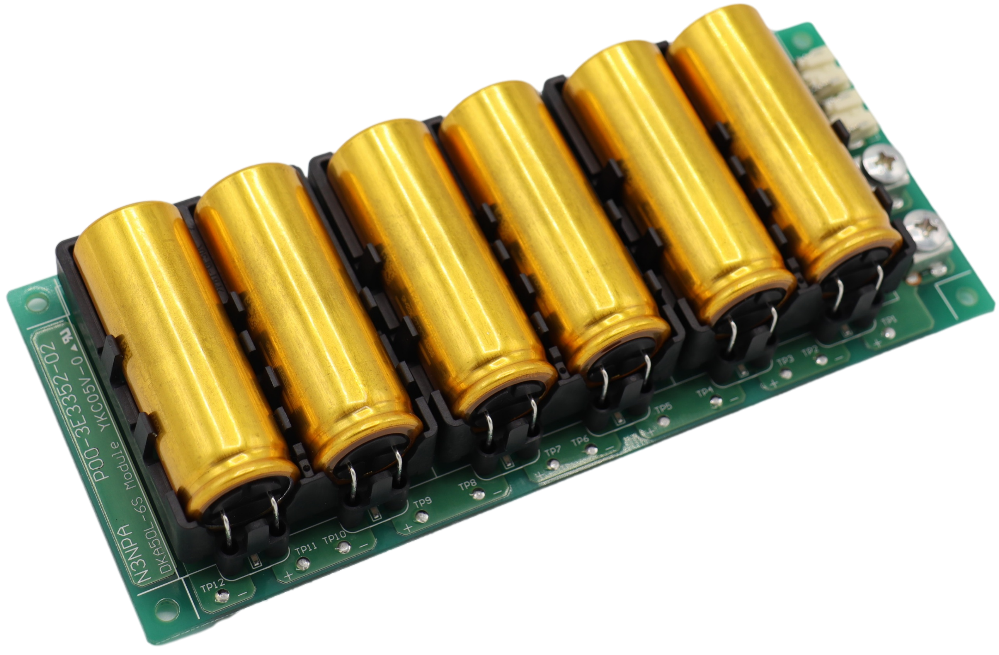

 《製品外観》
  ◆リード形DLCAP™モジュール「MDKA150S8R3PE6111A」

《製品外観》
 ◆リード形DLCAP™モジュール「MDKA150S8R3PE6111A」
 リード形電気二重層キャパシタモジュール
