铝电解电容器 阻抗的频率特性
施加在电容器上的交流电压的频率变化的话，作为阻止AC电流的参数，
阻抗（Z）也会产生变化（如图-14所示）。
这就是电容器的阻抗-频率特性。
（图-9）是电容器等效电路的简化模型。
（图14）的虚线部分代表这个电路中的组成成分（C,R,L）。
从图可得之，阻抗-频率特性是由C,R,L的频率特性组合而成。

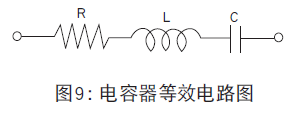

【图9】电容器等效电路图

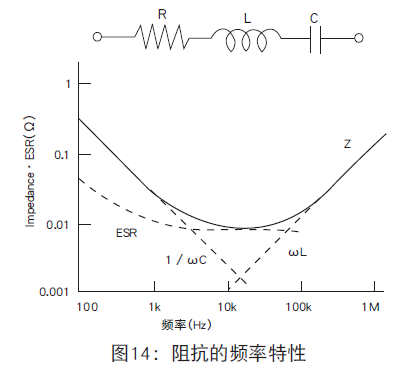

【图14】阻抗的频率特性
1/ωC是容抗，图中容抗的直线向下角成45°角。
ωL是感抗，它的直线向右上角成45°角。R代表等效串联电阻。
在低频率区间，有频率依存性的电介质损失影响大，因而 R曲线向下。
在高频区间，电解液和电解纸的阻值占主导地位，不再受频率的影响，因而R值趋于稳定。
阻抗表达式如式（3）所示。
由于铝电解电容器的阻抗特性主要受电解液和电解纸的阻值的影响，
在自身共振频率时，Z值相对要较高（如图-15所示）。
同时，阻抗也受温度影响：温度升高，阻抗减少；温度降低，阻抗增大（如图-16）。

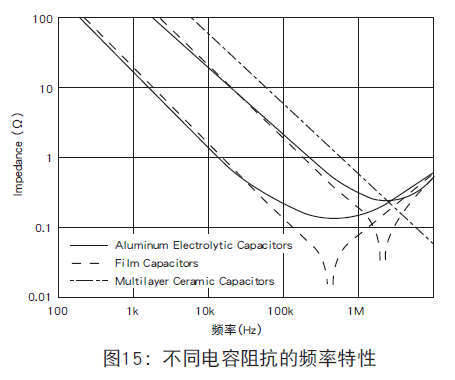

【图15】不同电容阻抗的频率特性
■例：引线型105°C 35V470uF

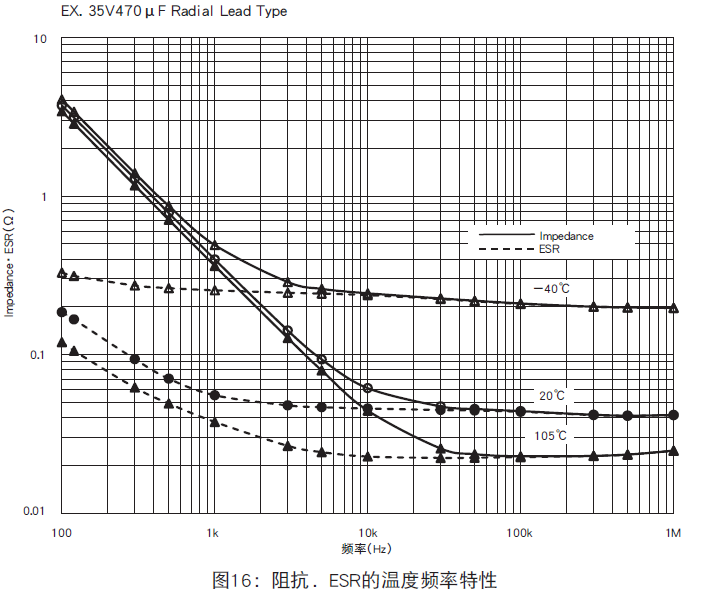

【图16】阻抗．ESR的温度频率特性
阻抗（Z）也会产生变化（如图-14所示）。
这就是电容器的阻抗-频率特性。
（图-9）是电容器等效电路的简化模型。
（图14）的虚线部分代表这个电路中的组成成分（C,R,L）。
从图可得之，阻抗-频率特性是由C,R,L的频率特性组合而成。
【图9】电容器等效电路图
【图14】阻抗的频率特性
1/ωC是容抗，图中容抗的直线向下角成45°角。
ωL是感抗，它的直线向右上角成45°角。R代表等效串联电阻。
在低频率区间，有频率依存性的电介质损失影响大，因而 R曲线向下。
在高频区间，电解液和电解纸的阻值占主导地位，不再受频率的影响，因而R值趋于稳定。
阻抗表达式如式（3）所示。
由于铝电解电容器的阻抗特性主要受电解液和电解纸的阻值的影响，
在自身共振频率时，Z值相对要较高（如图-15所示）。
同时，阻抗也受温度影响：温度升高，阻抗减少；温度降低，阻抗增大（如图-16）。
【图15】不同电容阻抗的频率特性
■例：引线型105°C 35V470uF
【图16】阻抗．ESR的温度频率特性
