【ハイブリッド】 HXUシリーズ | 世界初Ultimate Structureを採用

2021/10/30

KXQ series自動車や5G通信機器用途は益々過酷な使用環境に晒されることが予想され、熱・振動・寿命において大幅な性能向上が求められています。
日本ケミコンは次世代プラットフォーム Ultimate StructureTM.を搭載した面実装型ハイブリッドコンデンサ HXUシリーズで、これらの厳しい環境に対応します。


特徴
シリーズ名 HXU
耐久性 135℃ 8,000時間（リプル電流重畳)
電圧 25 〜 63Vdc
静電容量 82 〜 330µF
サイズ ⌀10×10L
耐振動性 40G (10～2kHz X,Y,Z　各2時間)*1
*1耐振動台座仕様の場合
AEC-Q200 準拠
推奨用途
  • 自動車電装（DC-Link）
  • 基地局用電源
  • その他、高温度/長寿命/高耐振動用途
EV
シリーズの位置付け
HXUシリーズはUltimate StructureTM.を採用し、ハイブリッドコンデンサの寿命を飛躍的に伸ばしました。また、耐振動台座仕様を選択した場合、40Gの振動耐久に対応できます。

[シリーズ別比較：35V ⌀10×10Lの場合]
  HXUシリーズ HXEシリーズ HXFシリーズ
静電容量 330µF 270µF 270µF
耐久性
（135℃DC負荷）		 8,000時間 4,000時間 4,000時間
定格リプル電流
（100kHz）		 3,300mArms 2,000mArms 3,300mArms
耐振動
（耐振動台座仕様）		 40G 30G 30G

  • 135℃耐久性試験比較
    135℃耐久性試験比較(HXF vs. HXU)

  • 耐振動試験規格比較

更に、従来品と比べて高いリフロー耐熱性も兼ね備えています。

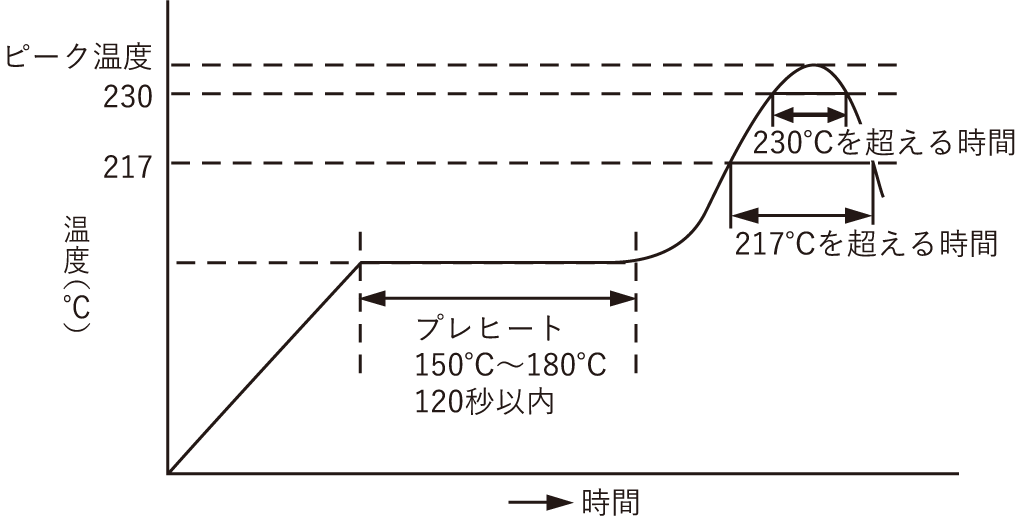

  • リフロープロファイルの比較


    シリーズ サイズ 滞留時間 ピーク温度 リフロー回数
    217℃以上 230℃以上
    HXU ⌀10×10L 50秒以内 40秒以内 260℃ 2回
    245℃ 3回
    HXF ⌀10×10L 50秒以内 40秒以内 260℃ 1回
    245℃ 2回
技術要素と利点
  • 樹脂封止*2 Ultimate StructureTM.
    アルミ電解コンデンサの経時特性劣化の原因となる電解液蒸散をゴムと樹脂を用いた複合封止構造により抑制します。
    *2: 特許出願済み

  • 新規構造
    特許出願済の樹脂封止と耐振動座台座を組み合わせることで今までにない高耐振動性能を実現しました。

    封止構造の比較


HXUシリーズの一覧へ

Ultimate StructureTM.関連製品

導電性ハイブリッドアルミ電解コンデンサラインアップ
日本ケミコンではHXUシリーズ以外にも定格電圧16v～80vまでの多彩な導電性ハイブリッドアルミ電解コンデンサを取り揃えています。自動車電装品から通信機、産業機器まで幅広い用途でご検討ください。
