リード形アルミ電解コンデンサ 「KXQシリーズ」のサイズ・電圧範囲を拡大

2026/05/22 RELEASE

Press Release

日本ケミコン株式会社
2026年5月22日

　このたび日本ケミコンは、車載オンボードチャージャー及び一般汎用電源向け用途として、リード形アルミ電解コンデンサ「KXQシリーズ」の電圧およびサイズ範囲を拡充いたしました。
　当社ではこれまでにKXQシリーズとして電圧範囲400～450V品かつサイズ範囲⌀16×20L～⌀18×45L（mm）を商品化してご好評を得ておりますが、車載オンボードチャージャーの高出力化に伴い、400～450V品に50L品を追加、及び新たに定格電圧500V品を開発し、商品化に至りました。
　これにより、車載電気回路の高出力化・小形化に貢献いたします。
技術ポイント
　KXQシリーズは、高容量箔の採用、ならびに、従来品と比べて熱安定性に優れる電解液を採用することで、従来シリーズ比(KXJ)で最大約50％の高容量化を実現いたしました。
サンプル/量産対応
　KXQシリーズは既にサンプル及び量産対応中となります。
　生産はケミコン東日本株式会社 岩手工場(当社100％子会社)で行います。
新製品概要
  • カテゴリ温度範囲：－40～＋105℃
  • 定格電圧範囲：400～500V
  • 静電容量範囲：33～220μF
  • 静電容量許容差：±20％
  • 製品サイズ：⌀16×20L～⌀18×50Lmm
  • 耐久性：105℃10,000～12,000時間保証(リプル重畳)
製品の特徴
[標準品一覧表]
  Cap.[μF]
(20℃,120Hz)		 Rated ripple current
[mArms]
(105℃,120Hz)		   Cap.[μF]
(20℃,120Hz)		 Rated ripple current
[mArms]
(105℃,120Hz)
KXJ KXQ KXJ KXQ KXJ KXQ KXJ KXQ
400V ⌀16×20L 47 56 435 450 450V ⌀16×20L 33 47 385 400
⌀16×25L 68 75 570 580 ⌀16×25L 47 62 500 510
⌀16×31.5L 82 100 670 730 ⌀16×31.5L 56 82 585 650
⌀16×35.5L 100 120 760 830 ⌀16×35.5L 68 100 660 750
⌀16×40L 120 130 860 910 ⌀16×40L 82 120 750 860
⌀16×45L 120 150 875 1,070 ⌀16×45L 82 130 760 970
⌀16×50L 150 160 995 1,120 ⌀16×50L 100 150 855 1,020
⌀18×20L 56 68 500 530 ⌀18×20L 39 62 440 510
⌀18×25L 82 100 640 660 ⌀18×25L 56 82 560 640
⌀18×31.5L 120 130 840 860 ⌀18×31.5L 82 110 730 800
⌀18×35.5L 120 160 870 980 ⌀18×35.5L 100 130 835 920
⌀18×40L 150 180 985 1,020 ⌀18×40L 120 160 930 980
⌀18×45L 180 190 1,095 1,200 ⌀18×45L 120 180 945 1,120
⌀18×50L 220 220 1,220 1,320 ⌀18×50L 150 200 1,060 1,200
420V ⌀16×20L 33 51 385 400 500V ⌀16×20L - 33 - 360
⌀16×25L 47 68 500 510 ⌀16×25L - 47 - 470
⌀16×31.5L 68 91 645 650 ⌀16×31.5L - 62 - 590
⌀16×35.5L 82 110 725 750 ⌀16×35.5L - 68 - 660
⌀16×40L 100 130 825 860 ⌀16×40L - 82 - 730
⌀16×45L 100 150 840 1,010 ⌀16×45L - 91 - 800
⌀16×50L 120 160 935 1,020 ⌀16×50L - 100 - 850
⌀18×20L 47 68 480 510 ⌀18×20L - 43 - 430
⌀18×25L 68 91 615 640 ⌀18×25L - 62 - 550
⌀18×31.5L 82 120 730 800 ⌀18×31.5L - 82 - 680
⌀18×35.5L 100 150 835 920 ⌀18×35.5L - 91 - 770
⌀18×40L 120 160 930 980 ⌀18×40L - 110 - 850
⌀18×45L 120 180 945 1,130 ⌀18×45L - 120 - 930
⌀18×50L 150 200 1,060 1,200 ⌀18×50L - 130 - 970

製品外観

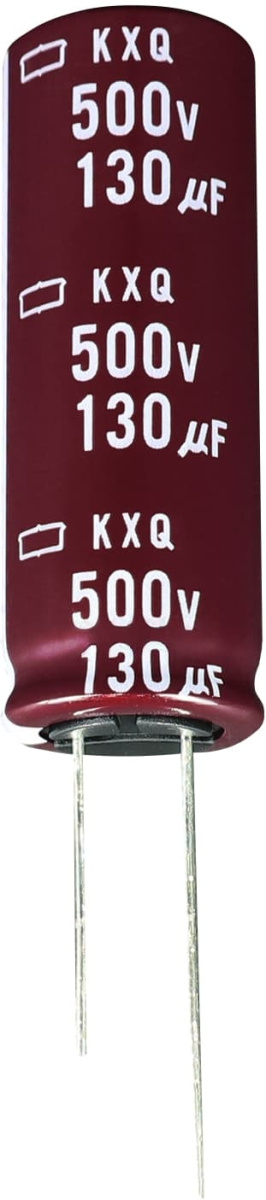

▲KXQシリーズ
