基板自立形アルミ電解コンデンサ「KVCシリーズ」「LVBシリーズ」 広電圧範囲における高容量・高リプル化を実現
2026/05/22 RELEASE
Press Release
日本ケミコン株式会社
2026年5月22日
2026年5月22日
このたび日本ケミコンはOBC（On Board Charger：車載充電器）向け基板自立形アルミ電解コンデンサとして、新たに「KVCシリーズ（105°C 3,000時間保証）」と「LVBシリーズ（105°C 5,000時間保証）」を開発いたしました。
近年、BEV/PHEV等の普及率拡大に伴い、OBCの需要も増加しており、コンデンサに対しては更なる高性能化が求められています。こうした背景から、当社では耐振動性を含め、従来の車載向けシリーズ同等の高信頼性を有しつつ、更なる性能向上を目指した製品開発を進めてまいりました。
「KVC/LVBシリーズ」は、同一サイズ比較において従来のKVB/LVAシリーズから高容量化と平均25%以上の高リプル化を実現しており、カタログ標準品として450/475/500Vの電圧範囲を揃えたシリーズとなっております。
技術ポイント
- 高容量陽極箔の採用により高容量化を実現するとともに、陰極箔をケースに接触させる特殊構造の採用により高リプル化を実現
- 材料構成の最適化設計および耐振動設計により、AEC－Q200規格に準拠した高信頼性を実現
新製品概要
| 項目 | 性能 | |
| KVCシリーズ | LVBシリーズ | |
| 耐久性 | 105°C 3,000時間保証 | 105°C 5,000時間保証 |
| カテゴリ温度範囲 | －40 ～ ＋105°C | |
| 定格電圧範囲 | 450 ～ 500Vdc | |
| 製品サイズ範囲(mm) | ⌀25.4 × 30L ～ 60L ⌀30 × 30L ～ 55L ⌀35 × 30L ～ 50L* *500V品：45L Max |
⌀25.4 × 30L ～ 60L ⌀30 × 30L ～ 55L ⌀35 × 30L ～ 50L |
| 静電容量範囲 | 150 ～ 790μF | |
| 耐振動性 | AEC-Q200準拠（製品本体固定状態） | |
サンプル・量産対応
サンプル：随時対応中量産：2026年5月より開始（量産中）
生産拠点
ケミコン東日本株式会社 福島工場（当社100％子会社）KVC / LVBシリーズ：従来品KVB / LVAシリーズとの性能比較
| Cap.[μF] (20℃,120Hz) |
Rated ripple current [Arms] (105℃,120Hz) |
||||
| KVB | KVC | KVB | KVC | ||
| 450V | ⌀25.4×60L | 470 | 510 | 1.96 | 2.30 |
| ⌀30×55L | 620 | 630 | 2.19 | 2.70 | |
| ⌀35×50L | 740 | 790 | 2.30 | 2.83 | |
| 475V | ⌀25.4×60L | - | 430 | - | 2.08 |
| ⌀30×55L | - | 530 | - | 2.48 | |
| ⌀35×50L | - | 670 | - | 2.62 | |
| 500V | ⌀25.4×60L | - | 380 | - | 1.95 |
| ⌀30×55L | - | 480 | - | 2.36 | |
| ⌀35×45L | - | 530 | - | 2.27 | |
| Cap.[μF] (20℃,120Hz) |
Rated ripple current [Arms] (105℃,120Hz) |
||||
| LVA | LVB | LVA | LVB | ||
| 450V | ⌀25.4×60L | 450 | 510 | 1.91 | 2.30 |
| ⌀30×55L | 600 | 630 | 2.15 | 2.70 | |
| ⌀35×50L | 710 | 790 | 2.25 | 2.83 | |
| 475V | ⌀25.4×60L | - | 400 | - | 2.00 |
| ⌀30×55L | - | 500 | - | 2.48 | |
| ⌀35×50L | - | 630 | - | 2.67 | |
| 500V | ⌀25.4×60L | - | 360 | - | 1.90 |
| ⌀30×55L | - | 460 | - | 2.38 | |
| ⌀35×45L | - | 500 | - | 2.33 | |
製品外観

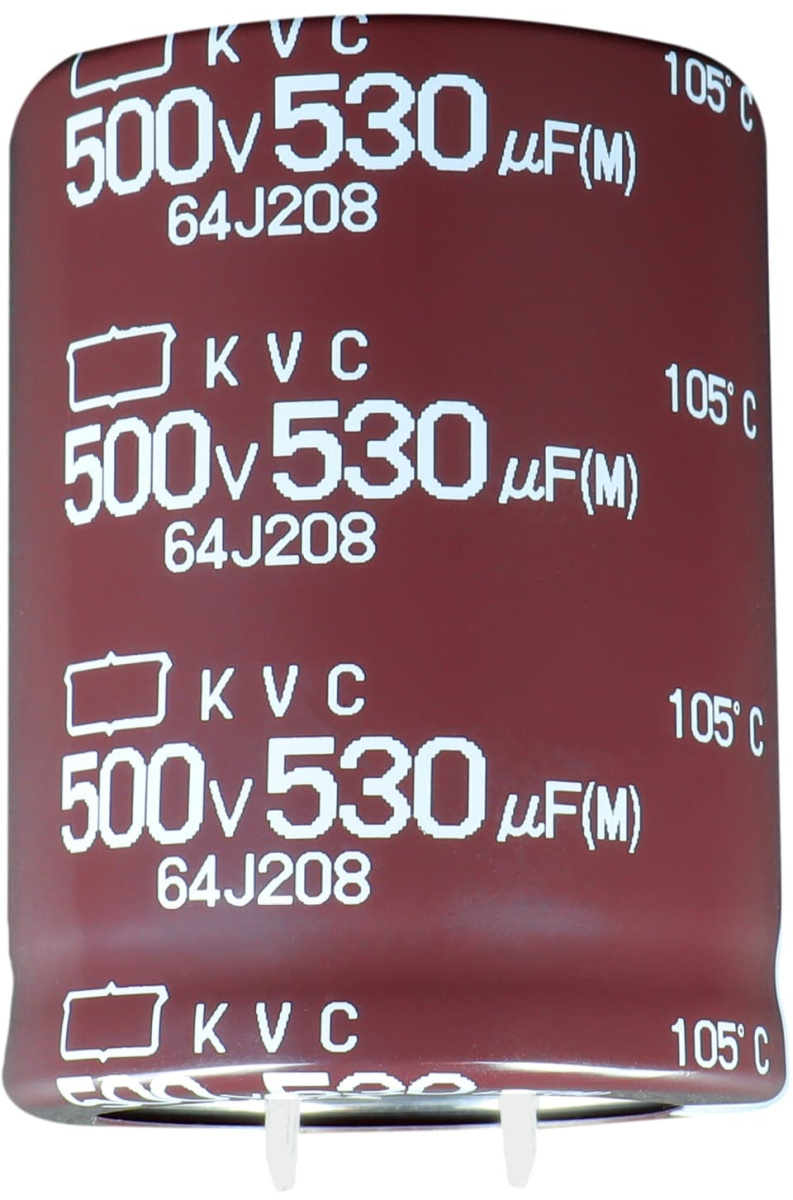

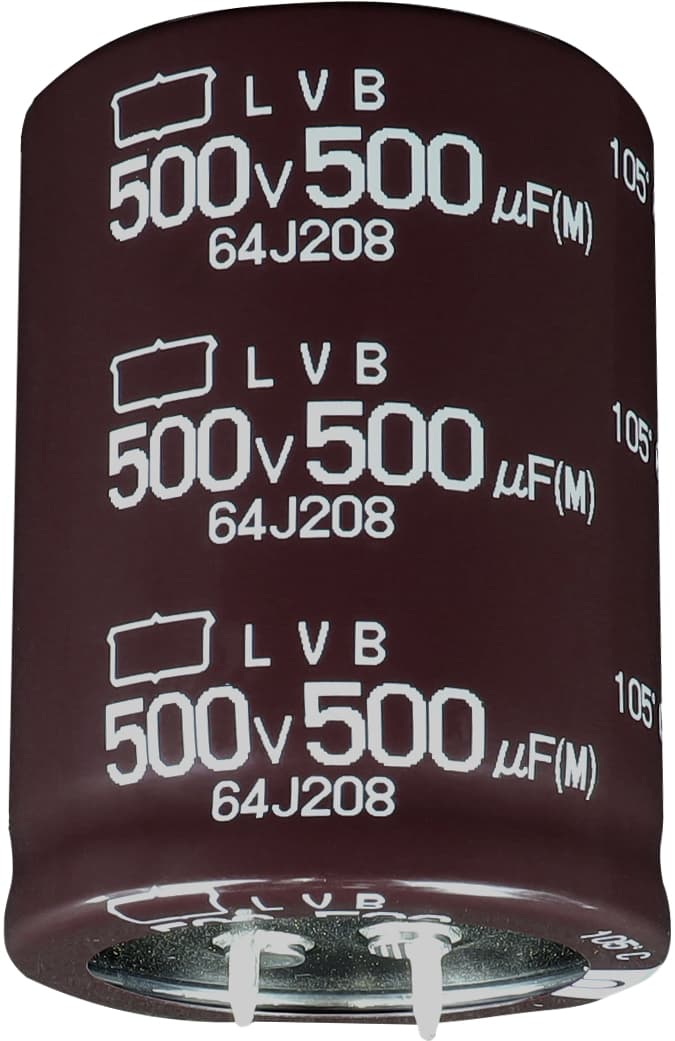

▲KVCシリーズ ▲LVBシリーズ
