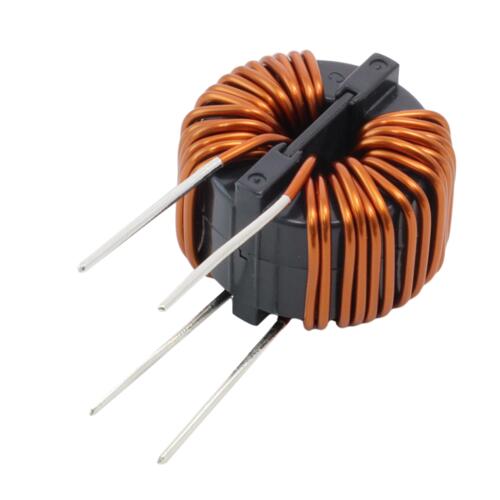

【インダクタ】 FWシリーズ | 世界最高クラスの高透磁率により高性能・小形軽量化を実現

2021/09/09

KXN SeriesFWシリーズは電源入出力のノイズフィルタやDCライン用ノイズフィルタにご活用いただけます。
従来品「FL-Vシリーズ」の特徴である100kHzでの高い透磁率を維持したまま、10kHzでの透磁率を約150%向上しました。
機器の小型軽量化、高性能化、ノイズ対策に有効な製品として提案いたします。




特徴
シリーズ名 FW
インダクタンス 3.5 ~ 38 mH, 10kHz
1.0 ~ 11.5 mH, 100kHz
許容温度 絶縁種B種、難燃性UL94V-0対応
定格電圧 250~700 V
定格電流 3.5~39 A
AEC-Q200 準拠*1
*1: 一部、仕様変更が必要な場合があります。詳細はこちらよりお問い合わせください。
推奨用途
  • スイッチング電源
  • インバータ機器
  • 車載機器





シリーズの位置付け
FWシリーズは、世界最高クラスの高透磁率材料の開発により、高性能・小形軽量化を実現しています。

FW series

また、従来シリーズであるFLシリーズや、FL-Vシリーズの長所も兼ね備えているため、
既にナノ結晶合金コイルをお使いいただいているセットにおいても、置換を推奨します。特に、150kHz~1MHzのインピーダンスを向上しました。

FW series
技術要素と利点
  • 高温対策
    キュリー温度(磁気転移温度)が570℃と高いため、車載などの高い区域温度でも特性を維持します。

  • 24時間連続稼働
    低抵抗・低発熱であることを活かし、医療機器、通信基地局、産機用電源にもご活用いただけます。

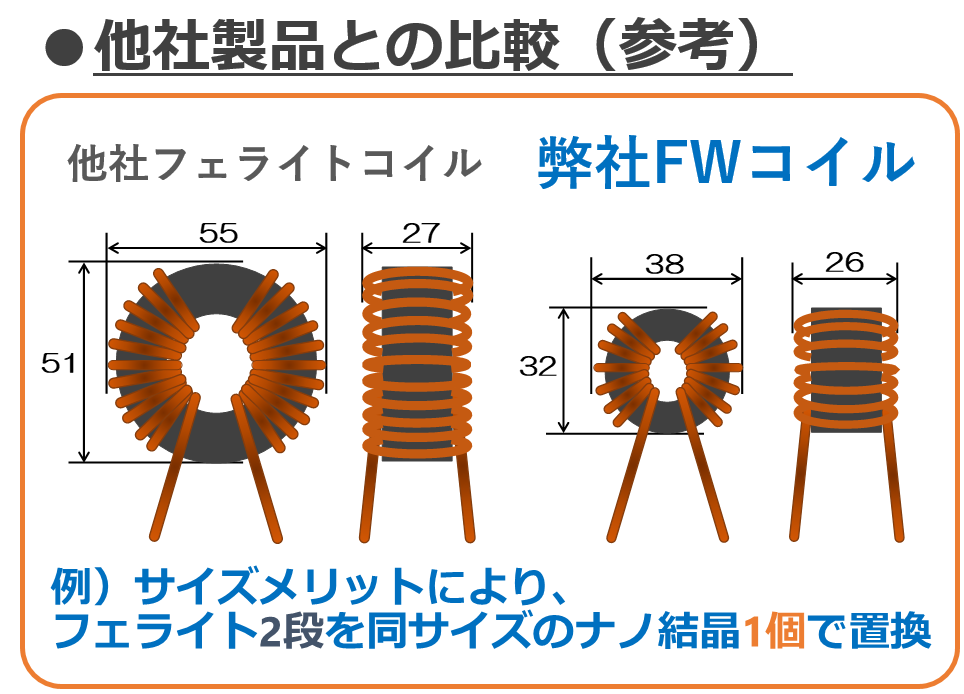

  • 省スペース
    高透磁率材料により、コア体積の小形化、銅線の巻数減を実現。セット全体の小型軽量化に貢献します。

記載内容は予告なく変更する場合があります。
