参考设计应用案例
AI服务器

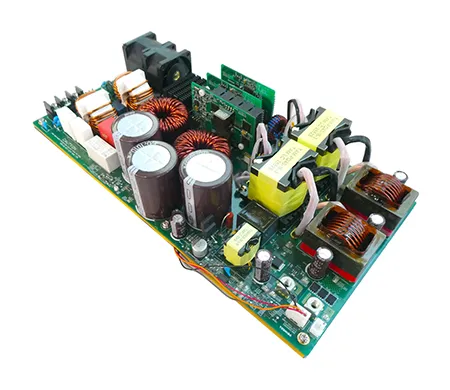

3kW输出 AI服务器电源
东芝电子元件及存储装置
- 特点
- 采用最新一代功率器件（SiC MOSFET 和 SiC二极管）的高效率电源
采用表面贴装型SiC MOSFET，实现高功率密度，较现有设计提升34% - 发布日期
- 2025年9月
- 产品规格
- 输入 180 ~ 264VAC，输出 50VDC，3kW，效率 94.8%（输入 230VAC，负载 100%，达到 80 PLUS Platinum 级别）
- 电路拓扑
- 半无桥PFC，移相全桥（PSFB）＋同步整流，输出ORing电路
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 输入共模电感扼流线圈 | L1, L2 | 8.1mH, 21A | 纳米晶合金共模线圈 | LDFW021252YBUV0E |
| 主电路 PFC输出平滑电容器 | C51, C52, C53 | 1010uF, 420V | 基板自立形 铝电解电容器 小型高容量品 | EKHE421VSN102MA45Z |
| 主电路 输出平滑电容器 | C501, C502, C503 | 330uF, 63V | 引线型铝电解电容器 低阻抗品 | EKZN630ELL331MJ25S |
| 辅助电源 输入平滑电容器 | C401 | 6.8uF, 450V | 引线型铝电解电容器 高压品 | EKXJ451ELL6R8MJ16S |
| 辅助电源(12V) 输出平滑电容器 | C451 | 1200uF, 25V | 引线型铝电解电容器 低阻抗品 | EKZN250ELL122MJ25S |
| 辅助电源(18V) 输出平滑电容器 | C408 | 330uF, 35V | 贴片型铝电解电容器 低阻抗品 | EMLA350ARA331MJA0G |
详细信息请参阅采用方产品页面。

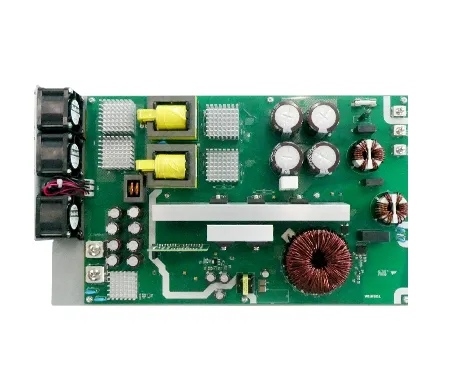

1.1kW输出 ITTF拓扑服务器电源
东芝电子元件及存储装置
- 特点
- 采用图腾柱PFC电路和ITTF(Interleaved Two Transistor Forward) DC/DC转换器拓扑结构，在紧凑的1U机箱尺寸下实现80 PLUS Platinum级高效率。
- 发布日期
- 2025年9月
- 产品规格
- 输入 90～264VAC，输出 12VDC, 1.1kW，效率 93.1%（输入 230VAC，负载 100%，80 PLUS Platinum级）
- 电路拓扑
- 图腾柱PFC，ITTF拓扑 DC/DC电路，输出ORing电路
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 PFC输出平滑电容器 | C26, C28, C29, C30 | 330uF, 450V | 基板自立形 铝电解电容器 小型高容量品 | EKHS451VSN331MR30S |
| 主电路 输出平滑电容器 | C69, C70, C71, C72, C73, C74, C75, C76 | 820uF, 35V | 引线型铝电解电容器 低阻抗品 | EKZN350ELL821MK20S |
| 辅助电源 输出平滑电容器 | C308, C310, C312 | 220uF, 35V | 引线型铝电解电容器 低阻抗品 | EKY-350ELL221MJC5S |
| 辅助电源 输出平滑电容器 | C309 | 22uF, 25V | 贴片型铝电解电容器 低阻抗品 | EMVY250ARA220MF55G |
详细信息请参阅采用方产品页面。

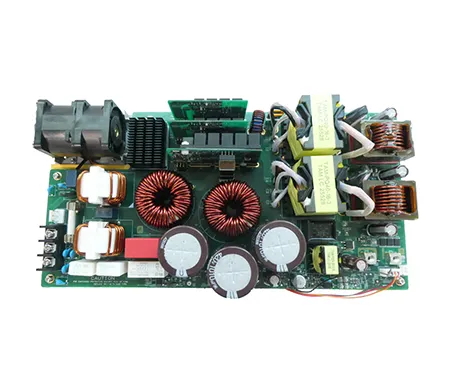

3kW输出 服务器和通信电源
东芝电子元件及存储装置
- 特点
- 采用最新一代功率器件（SiC MOSFET 和 SiC二极管）的高效率电源
采用表面贴装型SiC MOSFET，实现高功率密度，较现有设计提升34% - 发布日期
- 2025年9月
- 产品规格
- 输入 180 ~ 264VAC，输出 50VDC, 3kW，效率 94.8%（输入 230VAC，负载 100%，达到 80 PLUS Platinum 级别）
- 电路拓扑
- 半无桥PFC，移相全桥(PSFB)＋同步整流电路，输出ORing电路
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 输入共模电感扼流线圈 | L1, L2 | 8.1mH, 21A | 纳米晶合金共模线圈 | LDFW021252YBUV0E |
| 主电路 PFC输出平滑电容器 | C51, C52, C53 | 1010uF, 420V | 基板自立形 铝电解电容器 | EKHE421VSN102MA45Z |
| 小型高容量品 | ||||
| 主电路 输出平滑电容器 | C501, C502, C503 | 330uF, 63V | 引线型铝电解电容器 低阻抗品 | EKZN630ELL331MJ25S |
| 辅助电源 输入平滑电容器 | C401 | 6.8uF, 450V | 引线型铝电解电容器 高压品 | EKXJ451ELL6R8MJ16S |
| 辅助电源(12V) 输出平滑电容器 | C451 | 1200uF, 25V | 引线型铝电解电容器 低阻抗品 | EKZN250ELL122MJ25S |
| 辅助电源(18V) 输出平滑电容器 | C408 | 330uF, 35V | 贴片型铝电解电容器 低阻抗品 | EMLA350ARA331MJA0G |
详细信息请参阅采用方产品页面。

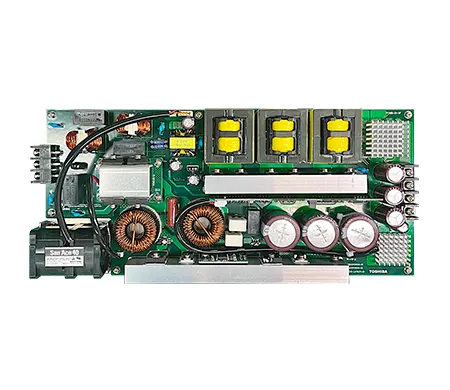

1.6kW输出 LLC拓扑服务器电源
东芝电子元件及存储装置
- 特点
- 采用最新一代MOSFET和SiC二极管，并结合有源桥，交错式PFC及三相LLC拓扑结构，该电源在1U机箱尺寸下实现了80 PLUS Titanium级高效率。
- 发布日期
- 2025年3月
- 产品规格
- 输入 90 ～ 264VAC，输出 54.5VDC，1.6kW，效率 96.7%（输入 230VAC，负载 100%）
- 电路拓扑
- 有源桥式电路＋交错式PFC＋3相LLC＋同步整流电路，输出ORing电路
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 PFC输出平滑电容器 | C14, C16, C17 | 330uF, 450V | 基板自立形 铝电解电容器 | ELHS451VSN331MR35S |
| 小型高容量品 | ||||
| 主电路 输出平滑电容器 | C68, C69, C70 | 1200uF, 63V | 引线型铝电解电容器 低阻抗品 | EKZN630ELL122MLN3S |
| 辅助电源 输入平滑电容器 | C19 | 6.8uF, 450V | 引线型铝电解电容器 高压品 | EKXJ451ELL6R8MJ16S |
| 辅助电源(12V) 输出平滑电容器 | C23 | 1200uF, 25V | 铝电解电容器引线型 低阻抗品 | EKZN250ELL122MJ25S |
| 辅助电源(18V) 输出平滑电容器 | C21 | 330uF, 35V | 引线型铝电解电容器 低阻抗品 | EKY-350ELL331MJ16S |
| ORing电路 输出保持电容器 | C71 | 180uF, 63V | 引线型铝电解电容器 低阻抗品 | EKYB630ELL181MJ16S |
详细信息请参阅采用方产品页面。
车载

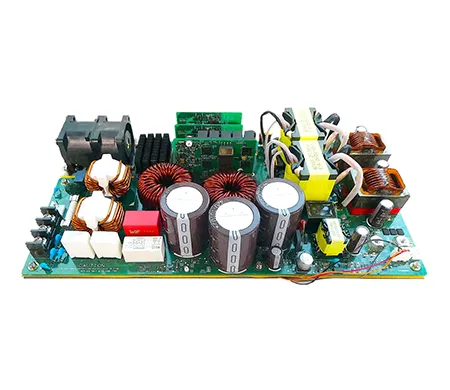

3kW输出 电动两轮车快速充电器
东芝电子元件及存储装置
- 特点
- 采用最新一代功率器件（SiC MOSFET 和 SiC二极管）的高效率电源
采用表面贴装型SiC MOSFET，实现高功率密度，较现有设计提升34% - 发布日期
- 2025年9月
- 产品规格
- 输入 180 ～ 264VAC，输出 50VDC，3kW，效率 94.8%（输入 230VAC，负载 100%）
- 电路拓扑
- 半无桥PFC，移相全桥（PSFB）＋同步整流电路，输出ORing电路
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 输入共模电感扼流线圈 | L1, L2 | 8.1mH, 21A | 纳米晶合金共模线圈 | LDFW021252YBUV0E |
| 主电路 PFC输出平滑电容器 | C51, C52, C53 | 1010uF, 420V | 基板自立形 铝电解电容器 | EKHE421VSN102MA45Z |
| 小型高容量品 | ||||
| 主电路 输出平滑电容器 | C501, C502, C503 | 330uF, 63V | 引线型铝电解电容器 低阻抗品 | EKZN630ELL331MJ25S |
| 辅助电源 输入平滑电容器 | C401 | 6.8uF, 450V | 引线型铝电解电容器 高压品 | EKXJ451ELL6R8MJ16S |
| 辅助电源(12V) 输出平滑电容器 | C451 | 1200uF, 25V | 引线型铝电解电容器 低阻抗品 | EKZN250ELL122MJ25S |
| 辅助电源(18V) 输出平滑电容器 | C408 | 330uF, 35V | 贴片型铝电解电容器 低阻抗品 | EMLA350ARA331MJA0G |
详细信息请参阅采用方产品页面。

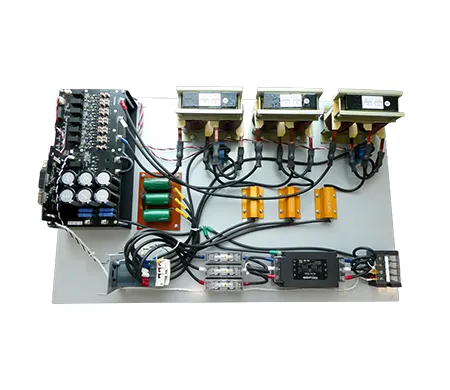

支持400VAC级三相输入的10kW PFC电源
东芝电子元件及存储装置
- 特点
- 采用最新一代1200V SiC MOSFET的三相Totem-Pole拓扑结构，实现低损耗运行，并适用于以三相交流电源为输入的各种工业设备，包括EV快速充电桩。
- 发布日期
- 2025年6月
- 产品规格
- 输入 312 ～ 528VAC，输出 750VDC，10kW，效率 97.9%（输入 400VAC，负载 100%）
- 电路拓扑
- 3相图腾柱PFC
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 PFC输出平滑电容器 | C147, C148, C149, C150, C151, C152 | 470uF, 450V | 基板自立形 铝电解电容器 小型高容量品 | ESMR451VSN471MR40S |
详细信息请参阅采用方产品页面。
2.5A输出 汽车电子降压DC-DC转换器
日清纺微电子
- 特点
- 内置40V/2.5A MOSFET，支持高频工作的降压型开关稳压器IC
- 产品型号
- NJW4171-T1
- 产品规格
- 输入电压范围 3.4V ～ 40V，输出电压范围 0.8V ～ 38V，输出电流 2.5A（开关频率 100kHz ～ 2.4MHz）
本公司产品已应用于下表所示用途。
放大显示
| 用途 | 电路图 | 产品规格 | 产品类别 | 产品型号 |
|---|---|---|---|---|
| 位号 | ||||
| 主电路 输入平滑电容器 | CIN1 | 10uF, 50V, X7R | 贴片型 多层陶瓷电容器 | KTF500B106M43NHT00 |
详细请参阅日清纺微电子的产品信息页面。
