ノーマルモードノイズとコモンモードノイズとは

電源回路上に発生するノイズには、ノーマルモードノイズとコモンモードノイズがあり、ノイズ電流で発生する磁界の方向が異なります。

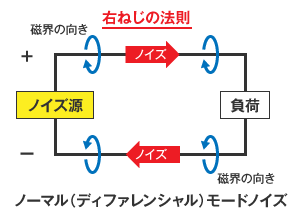

1. ノーマルモードノイズ
ノーマルモードノイズとは、電源のプラス側からマイナス側を介して、ノイズ源まで戻ってくるモードのことで、ディファレンシャルモードとも呼ばれます。

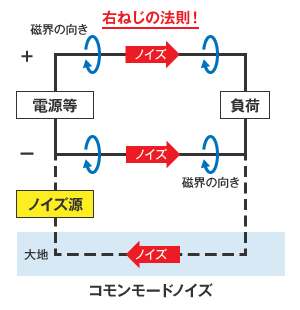

2. コモンモードノイズ
コモンモードノイズとは、電源のプラス側とマイナス側で同位相のノイズが同一方向へ進み、大地を介してノイズ源まで戻ってくるモードのことです。
