铝电解电容器 各种用途的的制品选择要点

目录
各种用途的的制品选择要点
 1 开关调整器 输入平滑用途
 2 开关调整器 输出平滑用途
 3 变频器主电路 平滑用途
 4 控制电路用途
 5 闪光灯用途
各种用途的的制品选择要点
铝电解电容器虽然主要是作为电源的平滑用途而被广泛使用,但根据用途的不同,在制品选择上的侧重点也不同。请根据各种特性选择与其相称的铝电解电容器。
以下就介绍几种具有代表性的事例。

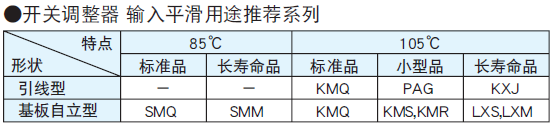

1 开关调整器 输入平滑用途
输入平滑用的电容器平滑整流电路后的50Hz~120Hz的整流波形。而且,因给后段的开关电路直接供应电力,也被叠加了开关频率的纹波电流。所以,请必须考虑双方频率的纹波电流。电容器的ESR具有频率特性,即使纹波电流相同,发热也会随频率而不同。
PFC电源或照明用镇流器等的时候,因为大部分都会叠加数十KHz~100KHz的纹波电流,所以必须注意到制品的阻抗特性后再选择制品

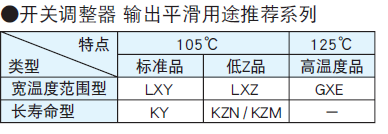

2 开关调整器 输出平滑用途
输出平滑用途的电容器,因被叠加100KHz左右的纹波电流,所以敝司会供应高频率的阻抗特性优良的制品。还有,根据需求也可选择温度范围大的类型或长寿命类型之制品。
温度范围大的制品与长寿命制品比较的话,保证耐久性的时间虽然比较短,但会随温度变化的电气特性较稳定。使用温度范围有-55~105℃和-40~125℃类型。长寿命的制品是把低阻抗及长寿命作为专门要求所开发的制品,与温度范围大的类型比较,虽然是低阻抗,长寿命,但制品的最高温度上限为105℃。而且,电气特性会因温度而产生较大的变化。

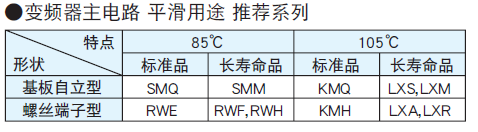

3 变频器主电路 平滑用途
作为变频器主电路平滑用途的电容器,虽然使用方法和输入平滑用途的电容器一样,但也请考虑以下几个要点。
在AC400V输入平滑电路中使用的场合,有时会串联两颗额定电压为350~400Vdc的电容。在使用串联的情况下,施加在每个电容器上的电压由(刚开始充电时根据静电容量、完成充电时根据漏电流)来决定。为了使充电完后的电压不超过额定电压,请将平衡电阻和电容器并联连接。平衡电阻的选定方法请另行咨询。

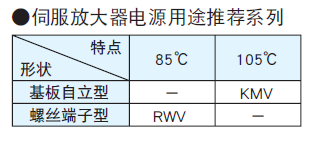

在经常使用电容器做充放电的时候,即使是连接了平衡电阻,充电电压还是会由静电容量偏差的影响来决定,所以很难做到保持电压的平衡。像伺服放大器等因频繁的再生电压而使电压反复变化时,请根据实际条件来检讨规格或者是使用以下推荐系列。

4 控制电路用途
用于控制电路用途的电容器,比较来讲,使用的容量、铝壳尺寸比较小,铝壳尺寸是决定电容器寿命的重大因素,铝壳尺寸越小的话,寿命就变得越短。还有,如电容器装在发热部品旁边的时候,也会成为电容寿命变短的原因。所以务必要考虑其他电容器与寿命的平衡。
5 闪光灯用途
闪光灯用途的电容器以能量体积效率为中心考虑后而设计的。因此,使用条件也就有相应的限制。请注意其不适用于平滑等其他用途。请在商量后再决定使用制品的规格。




上述内容以外的问题及咨询,联系方式如下。
