铝电解电容器 基本的电气特性

目录
 静电容量
 Tanδ(也称为损失角或损失系数)
 漏电流(LC)
静电容量
电极表面积越大,容量(储存电荷的能力)越大。铝电解电容器
的静电容量值是在20℃,120Hz 0.5V的交流电条件下测试的值。一

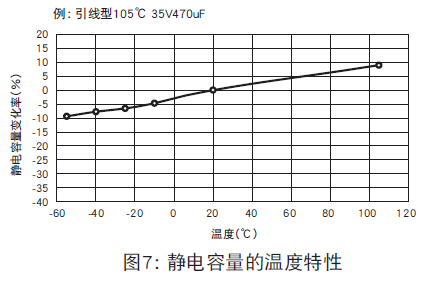

般来说,温度升高,容量也会升高;温度降低,容量也会降低(如图7)。

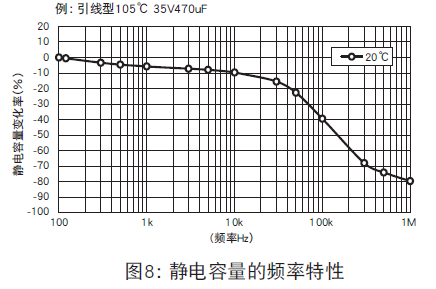

频率越高,容量越小;频率越低,容量越大(如图8)。




Tanδ(也称为损失角或损失系数)

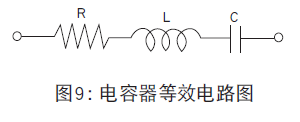

(图9)是等效电路图2的简化等效电路(图2)是理想的电容器的
等效电路电阻R=0,tanδ =0。但实际上,铝电解电容器因为电解液、
电解纸及其他接触电阻的存在


  ω:2πf
π=圆周率、f:频率(f = 120Hz)

漏电流(LC)
  漏电流是铝电解电容器特性之一,当施加直流电压时,电介质
氧化层允许很小的电流通过,这一部分小电流称为漏电流。理想的
电容器是不会产生漏电流的情况(和充电电流不一样)。

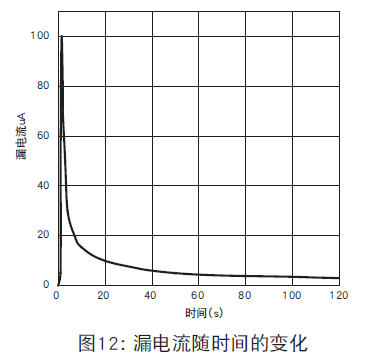

  漏电流(LC)会随时间而变化,如图-12所示。LC随时间而减小后
会达到一个稳定值。因此,LC的规格值为20℃下施加额定电压一段

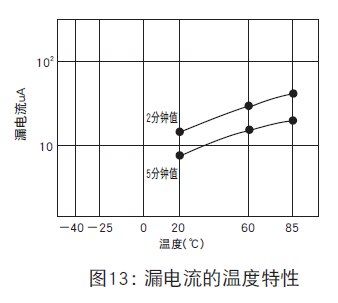

时间之后所测量的值。当温度升高时,LC增加;温度降低,LC减少
(图-13所示)。施加的电压降低,LC值也会减少。
