基板自立形アルミ電解コンデンサ「KHU/LHUシリーズ」 電圧範囲およびサイズ範囲の拡大 高さ65mm以上の新規サイズ(65/70/75/80L)をラインアップ

2023/07/14

Press Release

日本ケミコン株式会社
2023年7月14日

　このたび日本ケミコンは、スイッチング電源や汎用インバータ等の小型・長寿命化に貢献する電源入力平滑用基板自立形アルミ電解コンデンサ「KHUシリーズ」（105°C 3,000時間保証）、「LHUシリーズ」（105°C 5,000時間保証）に、新規電圧範囲（400V～450V）および、新規サイズ（⌀30×65L～⌀35×80Lmm）を開発し、両シリーズのラインアップに追加いたしました。
　基板自立形アルミ電解コンデンサは、主にスイッチング電源等の平滑回路に使用されていますが、近年、サーバー電源用途に450Vを中心とした高さ65mm以上の長L品を単一で横置きする設計が増加しており、大型サイズにおける高容量化の要求が強まっています。当社はこれらの電源機器の要求に応えるべく開発に取り組んでまいりました。
　電圧範囲（400V～450V追加）に関しては、従来品である105°C 2,000時間保証の「KHEシリーズ」から大きく製品特性を落とすことなく長寿命化（3,000～5,000時間保証）を実現しています。
　また、サイズ範囲に関しては、カタログ標準サイズを超える65L～80Lmm品を業界として初めてカタログへ追加することを予定しています。

KHU/LHUシリーズ：従来品（KHEシリーズ）との性能比較表
表中数値：「容量(μF, 20°C, 120Hz) / 定格リプル電流(Arms, 105°C, 120Hz)」
定格
電圧		 製品
サイズ		 KHEシリーズ KHUシリーズ LHUシリーズ
105°C 2,000時間保証 105°C 3,000時間保証 105°C 5,000時間保証
450V ⌀30×60L 1,000 / 2.83  940 / 2.76  940 / 2.76
⌀30×70L - 1,080 / 3.06 1,080 / 3.06
⌀30×80L - 1,230 / 3.38 1,230 / 3.38
⌀35×60L 1,290 / 2.92 1,260 / 2.88 1,260 / 2.88
⌀35×70L - 1,410 / 3.16 1,410 / 3.16
⌀35×80L - 1,650 / 3.54 1,650 / 3.54
技術ポイント
  • 電圧範囲拡大：自社開発した高容量電極箔の最適選定により、長寿命化を実現しました
  • サイズ範囲拡大 ：素子構造の最適化を実施することで高信頼性化（耐振動性の強化）を実現しました
新規追加製品概要
KHUシリーズ（耐久性：105°C 3,000時間保証）
定格電圧範囲 400V ～ 450V 475V ～ 500V
カテゴリ温度範囲 ‐40°C ～ ＋105°C
製品サイズ範囲 ⌀25.4×25L ～⌀35×80L※1 ⌀30×65L ～⌀35×80L
静電容量範囲 200μF ～ 1,910μF 680μF ～ 1,290μF
※1) ⌀25.4は65L以上を除く
LHUシリーズ（耐久性：105°C 5,000時間保証）
定格電圧範囲 400V ～ 450V 475V ～ 500V
カテゴリ温度範囲 ‐40°C ～ ＋105°C
製品サイズ範囲 ⌀25.4×25L ～⌀35×80L※2 ⌀30×65L ～⌀35×80L
静電容量範囲 390μF ～ 1,910μF 650μF ～ 1,220μF
※2) ⌀25.4は25~35Lと65L以上、⌀30は25Lを除く
サンプル・量産対応
  • サンプル ：2023年6月より対応開始
  • 量産：2023年10月予定
生産拠点
ケミコン東日本株式会社　福島工場

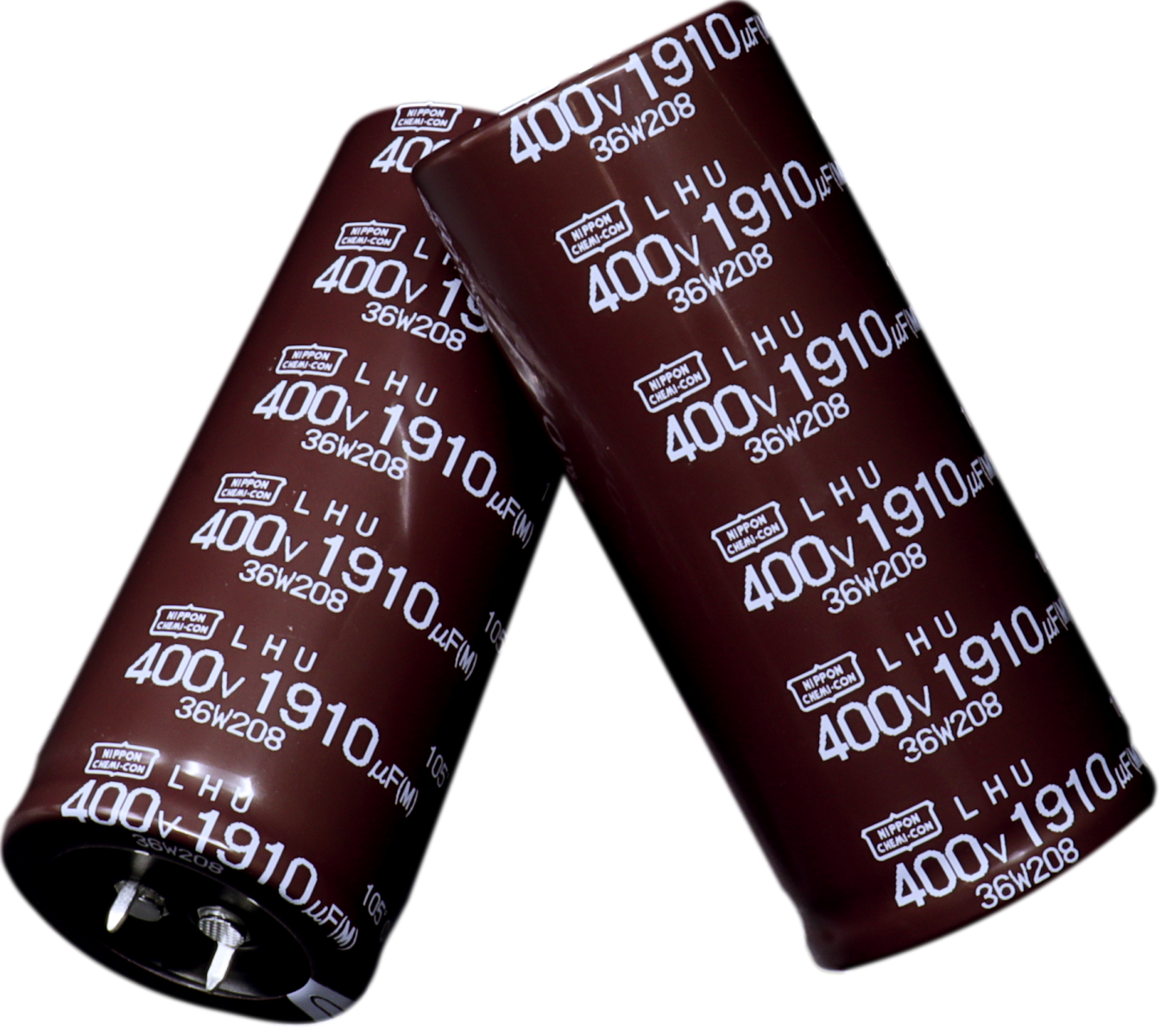

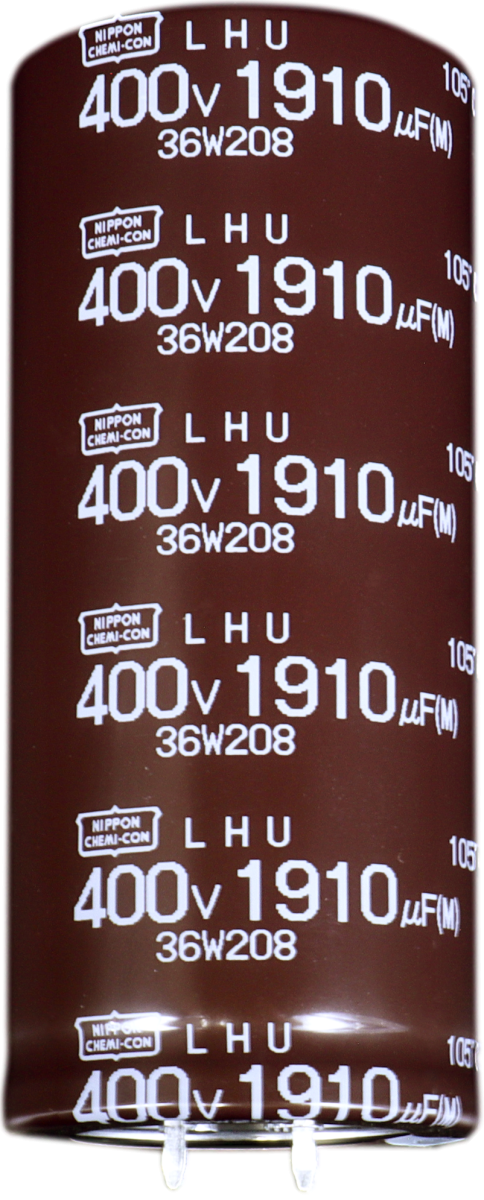

製品外観
LHUシリーズ LHUシリーズ
